          ZSQP-16P氣動切斷閥
          ZSQP-16P氣動切斷閥

          ZSQP-16P氣動切斷閥

          產品介紹

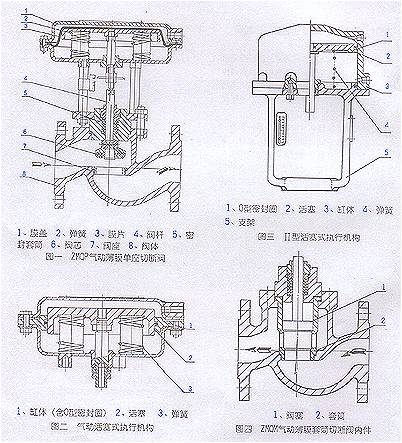

            ZSQ、ZMQ型氣動薄膜(活塞) 切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。  切斷閥接 受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業 部門的生產過程自動控制和運程控制系統中。

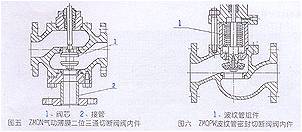

          本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、 16、40、46四種,公稱口徑範圍DN20∼200mm。適用流體溫度由-60∼450℃。泄漏量等級為IV級或VI級。流量特性為快開。


          產品特點


          ◇ 切斷閥采用多彈簧執行機構與調節機構用三根立相連,整個高度可減小約30%,重量可減輕約30%。
          ◇ 閥體按流體力學原理設計成等截面低流阻流道,額定流量系統數增大30%。
          ◇ 閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為質材料制作,關閉進密封性能優良。
          ◇ 平衡型閥內件,提高了切斷閥的許用壓差。
          ◇ 波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。
          ◇ 活塞式執行機構,操作力大,使用壓差大。

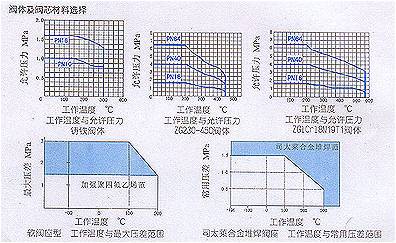

          主要零件材料

          主要零件材料
          閥體、密封套筒︰HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
          閥芯、閥座︰1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
          套筒、閥塞︰1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
          填料︰聚四氟乙烯,柔性石墨
          波紋膜片︰丁晴橡膠夾增強滌綸織物
          彈簧︰60Si2Mn
          閥桿、推桿︰2Cr13、1Cr18Ni9Ti
          閥芯、閥塞(軟質件)︰增強聚四氟乙烯
          波紋管︰1Cr18Ni9Ti

          技術參數


          主要技術參數和性能指標(表一)

          公稱通徑DN(mm)

          15

          20

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          額定流量系數(KV)

          單座、雙座

          5

          7

          11

          20

          30

          48

          75

          120

          190

          300

          480

          760

          套筒

          ?

          11

          20

          30

          48

          75

          120

          180

          300

          480

          760

          公稱通徑(MPa)

          1.0 1.6 4.0 6.4

          額定行程(mm)

          8

          12

          20

          25

          40

          50

          有效面積(C)

          ZMQ型

          100

          200

          400

          600

          1000

          ZSQ型

          100

          125

          160

          250

          允許泄漏量

          硬密封1/h

          一般︰10–4×閥額定容量;嚴密型︰單、雙座︰1.2×10–7,套筒5×10–6×閥客定容量

          軟密封

          VI級

          允許壓差

          (MPa)

          PZMQ正作用N

          6.4

          5.09

          2.91

          1.85

          2.18

          1.33

          1.52

          0.99

          0.62

          0.60

          0.69

          0.39

          ?

          PZMQ反作用N

          6.4

          6.4

          3.88

          2.47

          0.91

          1.77

          2.03

          1.32

          0.83

          0.80

          0.92

          0.52

          ?

          P
          ZSQ
          N

          6.4

          6.1

          3.5

          2.3

          3.0

          1.9

          1.9

          1.5

          0.93

          0.84

          0.65

          0.47

          ?

          M
          ZQM
          S

          公稱壓力

          ZMQ

          0或250

          ZQM

          0或400∼600

          1) 本產品性能和指標貫徹GB/T4213-92;

          2) 表中允許壓差值若大于公稱壓力則取公稱壓力值,小于等于公稱壓力值則不變;

          3) 表允許值為使用標準缸值,可配用不同的氣缸提高允許壓差。

          ?

          允許壓差



          ?

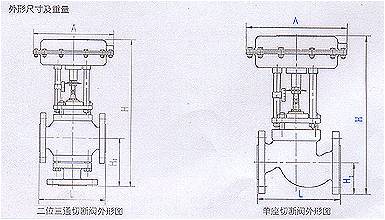

          尺寸重量



          外形尺寸及重量表

          公稱通徑

          15

          20

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          A

          φ196

          φ232

          φ308

          φ394

          φ498

          L

          PN16、40

          130

          150

          160

          180

          200

          230

          290

          310

          350

          400

          480

          600

          PN64

          210

          230

          230

          260

          260

          300

          340

          380

          430

          500

          550

          600

          H

          PN16、40

          305

          340

          345

          370

          380

          390

          475

          490

          500

          765

          825

          927

          PN64

          320

          350

          354

          372

          382

          397

          473

          475

          517

          805

          882

          815

          波紋管密封型

          375

          409

          414

          431

          441

          468

          555

          570

          613

          855

          915

          1017

          H1

          PN16、40

          50

          53

          58

          70

          75

          83

          93

          100

          110

          125

          148

          170

          PN64

          60

          65

          70

          77.5

          85

          90

          100

          85

          125

          148

          170

          208

          H2

          PN64

          115

          115

          121

          130

          140

          153

          178

          190

          200

          260

          320

          380

          PN16

          125

          125

          130

          140

          150

          160

          185

          200

          220

          280

          320

          360

          PN40

          150

          150

          160

          170

          180

          200

          230

          250

          282

          310

          430

          480

          H3

          PN16、40

          404

          415

          428

          448

          448

          468

          561

          578

          590

          886

          1008

          1120

          PN64

          365

          430

          498

          528

          528

          530

          535

          540

          600

          890

          1208

          1305

          波紋管密封型

          395

          465

          478

          509

          509

          548

          641

          658

          670

          976

          1098

          1210

          重量

          (kg)

          標準型

          10

          10

          12

          15

          18

          23

          35

          45

          60

          75

          90

          120

          波紋管密封型

          12

          12

          14

          17

          20

          26

          38

          48

          64

          79

          95

          125


          連接標準


          法蘭標準︰鑄鐵法蘭按BG4216-84
          鑄鐵法蘭按BG9113-88、JB/T79-94
          法半密封面型式︰PN10、PN16為凸面;
          PN10、PN16為凹凸面、閥體為凹面。
          結構長度︰BG12221-98。
          執行機構氣信號接號︰內螺紋M10×1。
          * 閥體法法及法蘭端面距離可以按用戶指定的標準制造。如︰ANS、IJIS、DIN等標準。
