          產品介紹

            ZXP型新系列氣動薄膜直通單座調節閥采用頂導向結構,配用多 彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液 體、蒸汽等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前後壓差不大的工作場合。
          ??? 本系列產品有調節型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64;閥體口徑範圍DN20~200。 適用流體溫度由-200℃~560℃範圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

          產品特點

          ◇ 頂導向單座調節閥,結構緊湊,部件少、易維修。

          ◇ 金屬閥芯適用多種工作場合,達IV級泄漏標準,ZXPQ型軟密封結構閥芯達VI級泄漏標準。

          ◇ 閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增大30%。

          ◇ 可調範圍大,固有可調比為50。

          ◇ 執行機構采用多彈簧結構,高度減少30%、重量減輕30%。

          ◇ ZXPV型波紋管密封型調節閥,對移動的閥桿形成完全的密封,堵絕流體外漏。

          ◇ ZXPJ型調節閥帶有保溫夾套,用于流體冷卻後易結晶、凝固造成堵塞的場合。

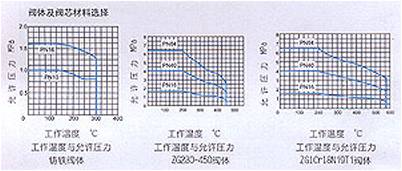

          主要零件材料

          ◇ 閥體、閥蓋︰HT200,ZG230-450,ZG1Cr18Ni9Ti
          ◇ 閥芯、閥座︰1Cr18Ni9Ti,司太萊合金堆焊
          ◇ 軟密封閥芯︰增強聚四氟乙烯
          ◇ 填料︰聚四氟乙烯,柔性石墨
          ◇ 波紋管︰1Cr18Ni9Ti
          ◇ 墊片︰橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
          ◇ 膜蓋︰A3
          ◇ 波紋膜片︰丁晴橡膠夾增強滌綸織物
          ◇ 彈簧︰60SIMN
          ◇ 閥桿、推桿︰2Cr13、1Cr18Ni9Ti
          ◇ 襯套︰2Cr13

          技術參數



          公稱通徑DN(mm)

          20

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          (10)

          (12)

          (15)

          (20)

          額定流量系數
          KV

          直線

          1.8

          2.8

          4.4

          6.9

          11

          17.6

          27.5

          44

          69

          110

          176

          275

          440

          690

          等百分比

          1.6

          2.5

          4.0

          6.3

          10

          16

          25

          40

          63

          100

          160

          250

          400

          630

          額定行程L(mm)

          16

          25

          40

          60

          膜片有效面積Ae(cm2)

          280

          400

          600

          1000

          信號範圍Pr(KPa)

          20~100、40~200

          氣源壓力Ps(MPa)

          0.14~0.4

          固有流量特性

          直線、等百分比

          固有可調比

          50

          允許泄漏量

          硬閥座︰IV級(10-4閥額定容量)??? 軟閥座︰VI級

          公稱壓力PN(MPa)

          1.0、1.6、4.0、6.4

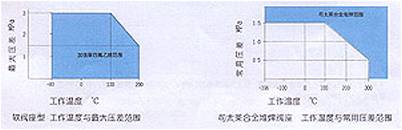

          工作溫度t(℃)

          常溫型

          -20~200、-40~240、-60~250

          散熱型

          -40~450、-60~450

          高溫型

          450~560

          低溫型

          -60~-100、-100~-200、-200~-250

          本產品性能指標貫徹GB/T4213-92標準

          允許壓差

          氣閉式調節閥允許壓差表??????????????????????????單位: MPa

          膜片有膠面積Ae(cm2)

          280

          400

          600

          1000

          信號範圍Pr(KPa)

          20-100

          20-100

          40-200

          20-100

          20-100

          40-200

          20-100

          20-100

          40-200

          20-100

          20-100

          40-200

          氣源壓力Ps(MPa)

          0.14

          0.14

          0.25

          0.14

          0.14

          0.25

          0.14

          0.14

          0.25

          0.14

          0.14

          0.25

          需配附件

          -

          P

          P

          -

          P

          P

          -

          P

          P

          -

          P

          P

          DN

          (mm)

          d

          (mm)

          20

          10

          5.35

          6.40

          6.40

          ?

















          12

          3.72

          6.40

          6.40

          ?

















          15

          2.33

          5.55

          6.40

          ?

















          20

          1.34

          3.12

          4.01

          ?

















          25

          25

          0.86

          2.00

          2.57

          ?

















          32

          32

          ?





          0.75

          1.74

          2.24

          ?











          40

          25

          ?





          1.22

          2.85

          3.67

          ?











          32

          ?





          0.75

          1.74

          2.24

          ?











          40

          ?





          0.48

          1.11

          1.48

          ?











          50

          32

          ?





          0.75

          1.74

          2.24

          ?











          40

          ?





          0.48

          1.11

          1.48

          ?











          50

          ?





          0.31

          0.71

          0.91

          ?











          65

          65

          ?











          0.27

          0.63

          0.81

          ?





          80

          50

          ?











          0.46

          1.07

          1.38

          ?





          65

          ?











          0.27

          0.63

          0.81

          ?





          70

          ?











          0.18

          0.42

          0.52

          ?





          100

          65

          ?











          0.27

          0.63

          0.81

          ?





          70

          ?











          0.18

          0.42

          0.52

          ?





          100

          ?











          0.11

          0.26

          0.34

          ?





          125

          125

          ?

















          0.12

          0.29

          0.37

          150

          100

          ?

















          0.19

          0.44

          0.57

          125

          ?

















          0.12

          0.29

          0.37

          150

          ?

















          0.09

          0.20

          0.25

          200

          125

          ?

















          0.12

          0.29

          0.37

          150

          ?

















          0.09

          0.20

          0.25

          200

          ?

















          0.05

          0.11

          0.14

          *P:閥門定位器
          **對于ZXPV型單座紋管密封調節閥,最大允許壓差為1.0MPa,表中數據若數值小于1.0MPa則不變,若數值MPa,則取值1.0MPa。

          氣開式調節閥允許壓差表??????????????????????????單位: MPa

           膜片有膠面積Ae(cm2)

          280

          400

          600

          1000

           信號範圍Pr(KPa)

          20-100

          20-100

          20-100

          20-100

          20-100

          20-100

          20-100

          20-100

           氣源壓力Ps(MPa)

          0.14

          0.25

          0.14

          0.25

          0.14

          0.25

          0.14

          0.25

           需配附件

          -

          P

          -

          P

          -

          P

          -

          P

          DN

          (mm)

          d

          (mm)

          20

          10

          5.35

          6.40

          ?











          12

          3.72

          6.40

          ?











          15

          2.33

          5.55

          ?











          20

          1.34

          3.12

          ?











          25

          25

          0.86

          2.00

          ?











          32

          32

          ?



          0.75

          1.74

          ?







          40

          25

          ?



          1.22

          2.85

          ?







          32

          ?



          0.75

          1.74

          ?







          40

          ?



          0.48

          1.11

          ?







          50

          32

          ?



          0.75

          1.74

          ?







          40

          ?



          0.48

          1.11

          ?







          50

          ?



          0.31

          0.71

          ?







          65

          65

          ?







          0.27

          0.63

          ?



          80

          50

          ?







          0.46

          1.07

          ?



          65

          ?







          0.27

          0.63

          ?



          70

          ?







          0.18

          0.42

          ?



          100

          65

          ?







          0.27

          0.63

          ?



          70

          ?







          0.18

          0.42

          ?



          100

          ?







          0.11

          0.26

          ?



          125

          125

          ?











          0.12

          0.28

          150

          100

          ?











          0.19

          0.44

          125

          ?











          0.12

          0.26

          150

          ?











          0.09

          0.20

          200

          125

          ?











          0.12

          0.28

          150

          ?











          0.09

          0.20

          200

          ?











          0.05

          0.11

          *P:閥門定位器
          **對于ZXPV型單座紋管密封調節閥,最大允許壓差為1.0MPa,表中數據若數值小于1.0MPa則不變,若數值MPa,則取值1.0MPa。

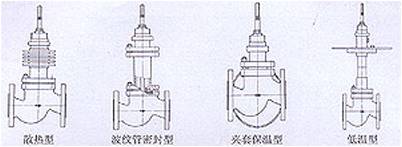

          產品結構







          尺寸重量

          ????????

          外形尺寸及重量
          標準型、散熱形、高溫型外形尺寸表??單位︰MM

          公稱通徑

          20

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          ?

          282

          308

          394

          494

          L

          PN16,40

          150

          160

          180

          200

          230

          290

          310

          350

          400

          480

          600

          PN64

          230

          230

          260

          260

          300

          340

          380

          430

          500

          550

          650

          H1

          PN16

          53

          58

          70

          75

          83

          93

          100

          110

          125

          143

          170

          PN40

          53

          58

          70

          75

          83

          93

          100

          118

          135

          150

          188

          PN64

          65

          70

          78

          85

          90

          103

          108

          125

          148

          173

          208

          H

          PN16

          429

          438

          474

          476

          502

          622

          646

          687

          835

          889

          981

          PN40

          429

          438

          474

          476

          502

          622

          646

          695

          845

          896

          1000

          PN64

          456

          468

          511

          525

          535

          663

          673

          705

          868

          958

          1260

          散熱高溫型

          570

          570

          610

          610

          630

          730

          810

          820

          960

          1090

          1180

          散熱高溫型高度(H)為PN16的數值
          **夾套型高度H1及H均增加15%

          波紋管密封型外形尺寸???????????????????????????????????? 單位︰MM

          公稱通徑

          20

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          IA

          282

          308

          394

          494

          L

          150

          160

          180

          200

          230

          290

          310

          350

          400

          480

          600

          H1

          53

          58

          70

          75

          83

          93

          100

          110

          125

          143

          170

          H標準型

          446.5

          453.5

          490

          542

          537.5

          617.5

          667

          675

          735

          907.5

          900



          公稱通徑

          20

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          IA

          282

          308

          394

          494

          L

          PN16, PN40

          150

          160

          180

          200

          230

          290

          310

          350

          400

          480

          600

          PN64

          230

          230

          260

          260

          300

          340

          380

          430

          500

          550

          650

          H1

          PN16, PN40

          52.5

          5705

          70

          75

          8205

          92.5

          100

          117.5

          135

          150

          187.5

          PN64

          65

          70

          7705

          85

          900

          102.5

          107.5

          125

          147.5

          172.5

          207.5

          H2

          -60~-100℃

          500

          500

          500

          500

          500

          600

          600

          600

          700

          700

          700

          -100~-200℃

          700

          700

          700

          700

          700

          800

          800

          800

          900

          900

          900

          -200~-250℃

          900

          900

          900

          900

          900

          1000

          1000

          1000

          1100

          1100

          1100

          H

          -60~

          -100

          (℃)

          PN16, PN40

          810

          810

          832

          832

          832

          1026

          1026

          1024

          1200

          1198

          1198

          PN64

          810

          810

          832

          832

          832

          1026

          1026

          1024

          1200

          1198

          1198

          -100~

          -200

          (℃)

          PN16, PN40

          1010

          1010

          1032

          1032

          1032

          1226

          1226

          1124

          1400

          1398

          1398

          PN64

          1010

          1010

          1032

          1032

          1032

          1226

          1226

          1124

          1400

          1398

          1398

          -200~

          -250

          (℃)

          PN16, PN40

          1210

          1210

          1032

          1232

          1232

          1426

          1426

          1424

          1600

          1598

          1598

          PN64

          1210

          1210

          1032

          1232

          1232

          1426

          1426

          1424

          1600

          1598

          1598

          ID3

          260

          260

          285

          305

          340

          370

          405

          460

          525

          590

          700

          ID4

          290

          290

          315

          335

          370

          400

          435

          490

          555

          630

          740

          螺栓孔N(個)-D(直徑)

          8-14

          8-14

          8-14

          8-16

          8-16

          10-16

          10-16

          12-18

          14-18

          16-18

          18-18


          調節閥重量表????????單位:KG

          公稱通徑

          20

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          標準型

          PN16

          16

          17

          19

          21

          23

          35

          48

          57

          64

          70

          900

          PN40

          16

          17

          19

          21

          23

          35

          48

          60

          67

          74

          95

          PN64

          20

          21

          25

          30

          33

          44

          71

          91

          100

          115

          145

          散熱高溫型

          17

          18

          20

          22

          25

          36

          51

          60

          67

          74

          95

          波紋管型

          20

          21

          25

          30

          33

          48

          71

          91

          102

          115

          145

          低溫型

          20

          21

          23

          26

          28

          42

          58

          69

          77

          84

          108

          *本表中散熱高溫型的重量以PN16為依據,低溫型以PN40為依據


          連接標準


          法蘭標準 鑄鐵法蘭按GB4216.5-84

          鑄鋼法蘭按GB9113-88 JB/T79-94

          法蘭密封面型式:PN10 、PN16為凸面;PN40 PN64為凹凸面,閥體為凹面.

          薄膜執行機構氣信號接口:內螺紋M16×1.5

          夾套保溫型夾套載熱體接口:對焊φ18×4

          *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造.

          如:ANSI JIS JPI等標準.
