          產品介紹

          ??? ZXX[Q].系 列氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯結構,不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構,具有結構緊湊、重量輕、體積小、拆裝方便等優點。 廣泛應用于精確控制氣體、液體、蒸汽等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三 通閥合並成一種流體的場合。
          ??? 本系列產品有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa;閥體口徑範圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準為IV級。流量特性有直線、拋物線兩種。


          產品特點

          流對對閥芯作用方向都處于流開狀態,故閥能穩定工作。
          除上閥蓋處襯套導向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可靠。
          執行機構采用多彈簧結構,高度減小30%。重量減輕30%。

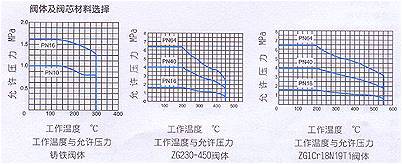

          主要零件材料

          閥體、閥蓋︰HT200、ZG230-450、ZG1Cr18Ni9Ti
          閥芯、閥座︰1Cr18Ni9Ti,司太萊合金堆焊
          波紋膜片︰丁晴橡膠夾增強滌綸織物
          填 料︰聚四氟乙烯,柔性石墨
          膜 蓋︰A3
          彈 簧︰60SiMn
          閥桿、推桿︰2Cr13、1Cr18Ni9Ti
          襯 套︰2Cr13
          軟密封閥芯︰增強聚四氟乙烯
          墊 片︰橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片


          技術參數

          規格與技術參數

          規格與技術參數

          公稱通徑DN(mm)

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          額定流量系數(KV)

          合流

          8.5

          13

          21

          34

          53

          85

          135

          210

          340

          535

          分流

          8.5

          13

          21

          34

          53

          85

          135

          210

          340

          535











          額定行程L(mm)

          16

          25

          40

          60

          膜片有效面積Ae(cm2)

          280

          400

          600

          1000

          ?

          公稱壓力PN(MPa)

          1.6、4.0、6.4

          固有流量特性

          直線、拋物線

          固有可調比(R)

          30

          工作溫度t(℃)

          普通型: 鑄鐵-20~200 鑄鋼-40~250 鑄不袗-60~250
          散熱型: 鑄鋼-40~450 鑄不袗-60~450

          兩種介質溫度差t(℃)

          鑄鐵≦150 鑄鋼、鑄不袗≦200

          信號範圍Pr(kpa)

          40~200

          氣源壓力Ps(MPa)

          0.14~0.4

          允許泄漏量(l/h)

          10-4×閥額定容量

          允許壓差△P(MPa)

          0.86

          0.75

          0.48

          0.31

          0.27

          0.18

          0.11

          0.12

          0.09

          0.05

          本產品性能指標貫徹GB/T4213-92標準


          尺寸重量


          ?????

          外形尺寸及重量

          公稱通徑

          25

          32

          40

          50

          65

          80

          100

          125

          150

          200

          A

          282

          306

          306

          306

          394

          394

          394

          498

          498

          498

          H1

          PN16

          121

          130

          140

          153

          178

          190

          200

          260

          320

          360

          PN40

          130

          140

          150

          160

          185

          200

          220

          280

          320

          380

          PN64

          160

          170

          180

          200

          230

          250

          282

          310

          430

          480

          H

          PN16

          PN40

          490

          480

          540

          580

          710

          730

          750

          895

          1005

          1045

          PN64

          560

          561

          596

          630

          760

          798

          876

          892

          1200

          1263

          高 溫 型

          600

          615

          650

          670

          850

          870

          900

          1040

          1330

          1370

          (kg)

          PN16

          PN40

          21

          23

          33

          36

          64

          72

          92

          155

          193

          286

          PN64

          25

          28

          40

          45

          74

          85

          112

          180

          243

          336

          高 溫 型

          重量增加(5~10)%

          注︰1、本表高溫型的高度與重量依PN16為依據。
          2、帶手輪機構高度應增加152(DN20~50)、182(DN65~100)、253(DN125~200)


          連接標準


          法蘭標準︰ 鑄鐵法蘭按GB4216.5-84
          鑄鋼法蘭按GB9113-88 、JB/T79.1-94
          法蘭密封面型式︰PN10、PN16為凸面;PN40 、PN64為凹凸面、閥體為凹面。
          結構長度按GB12221-89標準
          薄膜執行機構氣信號接口︰內螺紋M16×1.5
          夾套保溫型夾套載熱體接口︰對焊φ18×4
          *閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如︰ANSI、JIS、DIN等標準。
